キャップ検査システム
キャップ検査システムについて
キャップ表面の印刷不良をオンライン検査。
カラー処理より色調不良も検査可能！
クラボウの
キャップ検査システムの特長
検出精度の高さ
カラー画像処理により、従来の検査装置では困難であった印刷色の濃い薄いも確実に検出します。
複数色の検査にも対応
2色キャップなど複数色の検査も対応可能
ペットボトルキャップ検査装置
本装置はキャップ表面の印刷不良をオンライン検査。
カラー処理より色調不良も検査可能！
樹脂キャップの印刷抜け、文字欠け、黒点などの不良を高速・高精度に検出する専用装置です。非常に微小な黒点まで検出でき、かつ従来の画像処理では困難な印刷色の薄い濃いも当社独自のカラー処理で簡単に検査できます。カラーで処理するので、2色柄キャップなども、簡単・確実に検査できます。
- カラー画像処理により、従来の検査装置では困難であった印刷色の濃い薄いも確実に検出します。
- ２色キャップなど複数色の検査も対応可能
システム構成
キャップ天面印刷検査
本装置は、主に樹脂・金属キャップの色ムラ不良、マーク（文字・模様）の欠け、汚れ、黒点、印刷ズレなどの印刷不良を高速・高精度に検出する専用装置です。 非常に微細な欠陥も検出でき、かつ従来の白黒画像装置では困難な印刷色の薄い・濃いも当社独自のカラー処理で簡単に検査できます。 カラーで処理するので、複数色で構成された印刷柄キャップなども、確実に検査できます。
- 超高速マッチング方式により、360°ランダムに流れるキャップも全数検査可能です。
- 当社オリジナルのフルカラー処理によりキャップの色ムラなど印刷色不良も確実に検査します。
- 対話方式による簡単な操作ですので、生産現場にも安心して導入可能です。
キャップ側面検査
本装置は、主に樹脂・金属キャップの側面上の汚れ、黒点など欠陥を検査するものです。入力には弊社オリジナル３ＣＣＤカラーラインカメラを採用し、再現性の高いカラー画像を取り込むことにより、検査を実行します。また、オプション仕様により金属キャップによくみられる側面印刷の曲がり、カケ、マーク上汚れなども検査可能になります。
- 当社オリジナルの3CCDカラーラインカメラの採用により再現性の良いカラー画像にて高精度な欠陥検査が可能です。
- 新開発のマッチング処理で、印刷の伸縮・回転ムラなどの影響を考慮し、生産現場で安定した欠陥検査が可能です。

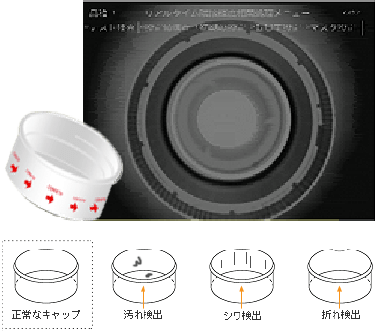

キャップ内面検査
本装置は、主に樹脂・金属キャップの内面に不良・欠陥を検査するものです。 超広角レンズにてキャップ内面画像を取り込みますので、底面はもちろん内側面の大部分も検査可能です。薄く微細な欠陥を検出するため、エンハンス欠陥強調処理や隣接輝度相関処理など、弊社独自の欠陥検出アルゴリズムを採用し、良品錯誤率が少なく、確実な欠陥検査が可能です。
- 隣接輝度相関処理方法の採用により、輝度変化の小さい薄い欠陥も検出可能です。
- 検査エリアは独立して複数設定可能であり、検査エリア毎の検出感度などの判定条件が設定できます。
- 従来のＣＰＵ処理をハードウェア化し、欠陥強調、隣接輝度相関処理など複雑な処理がリアルタイムで行えます。
仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 天面検査システム | 側面検査システム | 天面検査システム | |
| 測定対象物 | 樹脂・金属キャップの天面検査 | 樹脂・金属キャップの側面検査 | 樹脂・金属キャップの内面検査 |
| 検査項目 | 1.汚れ・黒点検出 2.文字欠け、印刷抜け 3.マーク曲がり（印刷ズレ） 4.色ムラ不良 |
1.汚れ・黒点検出 2.文字欠け、印刷曲り *1) |
1.汚れ・黒点検出 2.側面シワ 3.底部オレ |
| 処理能力 | 標準500CPM（画像処理ユニット一台） ※画像ユニットの増設により1000CPMも対応 |
標準500CPM | 標準1000CPM |
| 基準キャップ 登録方法 |
ティーチング方式 | 白黒隣接輝度相関処理 | |
| 表示項目 | 検査結果、不良画像、検査総数、不良数、排出数、検査画像、良品画像、欠陥画像 | 検査結果、不良画像、検査総数、不良数、排出数、検査画像、良品画像 | |
| 設定項目 | 欠陥検出サイズ、検出感度、エッジ周辺感度、各画面表示設定等 | 濃度しきい値、基準缶登録数、エッジ周辺感度、欠陥面積判定値 | 隣接相関画素数、感度、欠陥サイズ、ウインドウ追従機能 |
*1)オプションです。
