オンライン色計測ユニット

AUCATCH-mini  -アウキャッチミニ-

1特長  1仕様

CCDカメラによるオンライン色彩計測検査を可能とした新しいタイプの色彩計測装置です!

AUCATCH-mini装置写真

オンライン色計測ユニットAUCATCH-miniは、従来のカラー汎用画像装置では困難であったCCDカメラによるオンライン色彩計測検査を実現した新しいタイプの検査装置です。製品の塗装色判定、色選別など、さまざまなカラーの検査用途に頼れる1台です。

*アウキャッチミニは、色彩計測画像装置「GA-20」の後継機種です。


  特長

●高精度色彩計測による充実の検査内容

対象物の微妙な色変動や色濃淡まで検査するため、取り込んだカラー画像すべての画素をLab変換し、色差ほか各色彩データの数値化判定を可能としています。

●オンラインで使える高速処理を実現

当社独自のカラー画像処理テクノロジーにより、膨大な量の色彩演算(色補正、色抽出、色画像平均など)のリアルタイム処理を実現しました。

●オールインワン設計

カメラ、照明、温調ユニットを一体型のボックスに収納しています。ボックスを現場に取り付けるだけの簡単な設置方法です。(盤クーラーはオプションです。)

●オンラインでも安心の安定性

カメラ・照明の光学系には温調ユニットを標準実装しています。また、リアルタイム照明補正機能によって、温度変化の激しい現場など過酷な環境でも安定した計測を可能としています。



1

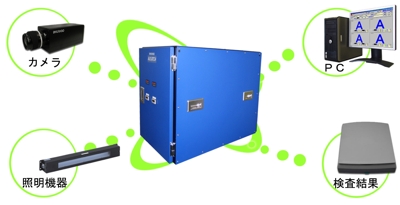

  システム構成例
1

システム構成例

カメラ

標準では、3CCDカラーVGAデジタルカメラを使用しています。 (高分解能対応はオプション)

照明機器

温調ユニットを実装した15W高周波蛍光灯照明を使用しています。

PC

操作、設定、計測、結果の表示はFA型PCにより行います。

検査結果

PC内のハードディスクに計測結果は保存されます。また、検査結果のシリアル出力、外部I/O出力機能も標準実装しています。

本装置では、標準的な色彩計測は上図の基本システムで対応可能です。
また、お客様固有のご要望に応じた色検査アプリケーションのカスタム化も対応いたします。





  用途例

●建材業界向け

建材業界向け用途例
  • 外壁ボード・木材ボードの塗装色検査
  • 陶板タイルの色グルーピング

●樹脂成型品業界向け

樹脂成型品業界向け用途例
  • 飲料容器キャップの異種混入、印刷色検査
  • 樹脂ペレットの色彩検査

●食品業界向け

食品業界向け用途例
  • クッキー・パンなど食品の焼き色検査
  • 青果物などの色仕分検査

●その他業界でも高精度な色彩計測を必要とする検査テーマに活用いただけます。 お気軽にお問い合わせください。





1
  用途に合わせたシステムラインナップ
1
AUCATCHシリーズではお客様のニーズ、用途に合わせたラインナップをご用意しております。
お気軽にお問い合わせください。
AUCATCH AUCATCH-3D
  サイディング製品の全幅、全面検査が可能なオンライン色計測システムです。


レーザースキャン・専用3Dカメラを利用した
XYZ寸法検査装置です。


AUCATCH-UV AUCATCH-UVⅡ
  外壁ボード製造ラインに設置し、製品全品のクリアコート塗布不良を検査する装置です。



ワゴン型(カメラ、照明、画像処理装置などからなるボックス)のクリアコート塗装不良査装置です。
